¿Por qué dos imanes de copa del mismo tamaño pueden tener fuerzas de atracción muy diferentes?
¿Por qué dos imanes de copa del mismo tamaño pueden tener fuerzas de atracción muy diferentes?
Muchos compradores hacen una pregunta sencilla cuando buscan imanes para ollas:
“¿Cuántos kilogramos puede soportar un imán de olla D25?”
Desde el punto de vista del fabricante, esa pregunta está incompleta.
La fuerza de sujeción real de un imán de cazoleta no está determinada únicamente por su diámetro. Incluso dos productos con el mismo diámetro exterior de 25 mm pueden presentar resultados de fuerza de atracción muy diferentes.
El rendimiento final depende de la interacción entre el imán, la copa de acero, la superficie de contacto y las condiciones de la prueba.

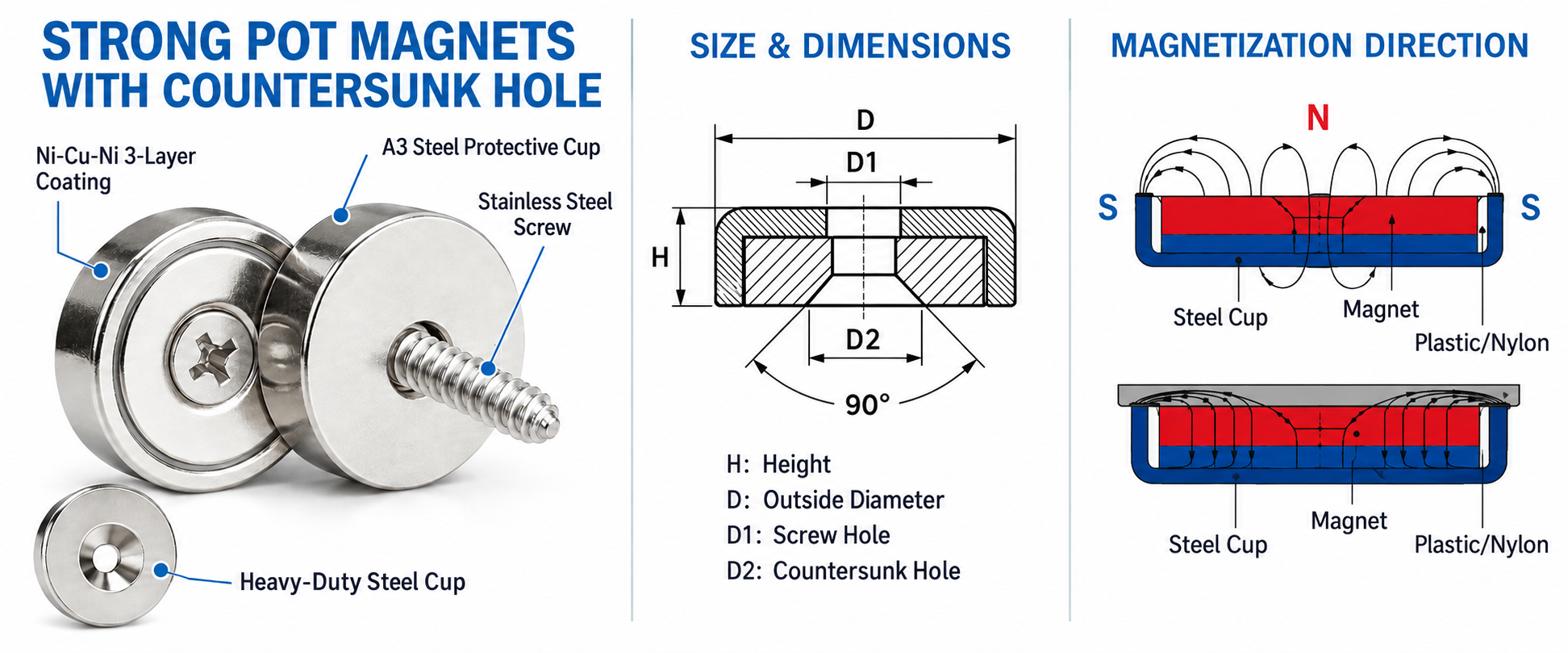

1. Un imán para ollas es más que “un imán dentro de una taza de acero”.
Un imán de olla típico consta de:
* Imán de neodimio
* Taza de acero
* Orificio de montaje o estructura roscada
* Capa protectora, de goma o de plástico opcional
La copa de acero no solo está ahí para proteger el imán.
También afecta al circuito magnético.
Si el grosor de la copa, la estructura del fondo o las dimensiones del borde no están diseñados correctamente, es posible que el campo magnético no se concentre eficazmente en la superficie de trabajo. En ese caso, el simple uso de un imán de mayor calibre podría no producir el aumento esperado en la fuerza de sujeción.
Por eso, para los imanes de olla personalizados, no nos fijamos solo en N35, N42 o N52. Evaluamos la estructura completa.
2. Mismo diámetro, diferente grosor del imán, diferente resultado.
Los compradores suelen comparar dos imanes de olla simplemente porque tienen el mismo diámetro exterior.
Pero si el grosor del imán interno es diferente, los resultados de la fuerza de atracción pueden no ser comparables.
Por ejemplo, dos imanes de cazoleta de 32 mm de diámetro pueden parecer casi idénticos por fuera, aunque uno contiene un imán más fino y el otro uno más grueso.
Por lo tanto, su comportamiento magnético puede ser muy diferente.
Para proyectos donde la fuerza de sujeción es importante, recomendamos confirmar al menos:
* Diámetro exterior
* Altura total
* Grosor del imán interno
* Grado magnético
* Estructura de copa de acero
Fijarse únicamente en el diámetro exterior puede llevar fácilmente a una elección errónea.
3. El espesor de la placa de acero afecta directamente a la prueba de fuerza de tracción.
Este es uno de los puntos que con mayor frecuencia se pasan por alto en las pruebas de imanes de recipiente.
La fuerza de tracción se mide normalmente contra una placa de acero.
Si la placa de prueba es demasiado delgada, el acero puede saturarse rápidamente y el valor medido puede ser inferior a la capacidad real del imán.
En otras palabras:
El mismo imán de copa puede producir resultados de prueba diferentes en placas de acero de distintos espesores.
Por lo tanto, si el proveedor A y el proveedor B utilizan condiciones de prueba diferentes, sus valores de fuerza de tracción no deben compararse directamente.
Para proyectos de gran volumen, recomendamos confirmar:
* Material de chapa de acero
* Espesor de la placa de acero
* Área de contacto
* Dirección de tracción
* Si existe un espacio de aire
Solo bajo las mismas condiciones de prueba los números adquieren sentido.
4. Un contacto plano puede ser más importante que un imán de mayor grado.
El rendimiento de los imanes de copa depende en gran medida de las condiciones de contacto.
Si la superficie de trabajo tiene:
* Pintar
* Película plástica
* Recubrimiento en polvo
* Óxido
* Geometría curva
* Contacto desigual
Se crea un espacio de aire.
Incluso una pequeña abertura de aire puede provocar una caída notable en la fuerza de sujeción.
Por eso, algunos clientes obtienen buenos resultados en las pruebas de fuerza de tracción en el laboratorio, pero un rendimiento menor una vez que el imán se instala en el producto final.
El problema no siempre reside en el imán en sí.
Con bastante frecuencia, la superficie de montaje real es diferente de la superficie de prueba.
Desde la perspectiva del fabricante, nos importa más dónde y cómo se utilizará realmente el imán que maximizar un valor teórico de fuerza de atracción.
5. Los agujeros avellanados también afectan a la estructura magnética.
Un orificio avellanado puede parecer una simple característica mecánica, pero modifica el espacio disponible dentro de la copa de acero.
Esto es especialmente importante para los imanes de menor tamaño con orificios para tornillos, como los M4, M6 o M8.
Cuanto mayor sea el orificio, menos espacio quedará para el material magnético.
Por lo tanto, no siempre es correcto suponer:
“Mantén el mismo cuerpo de la D25, cambia la M4 por la M8 y todo lo demás permanece igual.”
En la práctica, puede que tengamos que hacer ajustes:
* Grosor del imán
* Grosor de la copa de acero
* Dimensiones avellanadas
* Altura total
para mantener una fuerza de sujeción similar.
6. No se deben comparar de la misma manera los imanes de olla recubiertos de goma y los de acero desnudo.
Los imanes de olla recubiertos de goma se utilizan comúnmente en:
* Superficies pintadas
* Muebles
* Superficies de automóviles
* Carcasas de equipos
* Superficies metálicas acabadas
La capa de caucho mejora la fricción y protege la superficie.
Sin embargo, también aumenta la distancia entre el imán y la placa de acero.
Como resultado, la fuerza de atracción vertical pura suele ser menor que la de un imán de acero sin recubrimiento.
Sin embargo, en aplicaciones horizontales o antideslizantes reales, la fricción adicional que proporciona el caucho puede hacer que el producto sea más estable.
Por lo tanto, los imanes de olla recubiertos de goma no deben juzgarse únicamente por un solo valor de fuerza de atracción.
La verdadera pregunta es si la aplicación requiere:
resistencia a la tracción vertical o resistencia al deslizamiento.
7. N52 no siempre es la opción más práctica.
Muchas consultas especifican N52 desde el principio.
Pero en el caso de los imanes de copa, la calidad del imán es solo una parte del sistema.
Si:
* La copa de acero no está optimizada
* La superficie de contacto es irregular.
* El espacio de aire es grande
* La estructura de montaje es ineficiente
Es posible que la actualización de N35 a N52 no produzca una mejora tan significativa como se espera.
Para proyectos repetitivos y de gran volumen, solemos preferir comenzar con la fuerza de sujeción requerida y luego trabajar hacia atrás hasta determinar la estructura y el grado de imán adecuados.
Esto suele ser más económico que elegir automáticamente la calificación más alta.
8. Para pedidos al por mayor, la consistencia importa más que una sola muestra de calidad.
Que una muestra cumpla con la fuerza de tracción objetivo no garantiza que decenas de miles de piezas se comporten de la misma manera.
Para la producción en masa, se debe prestar más atención a:
* Consistencia dimensional del imán
* Dimensiones de la taza de acero
* Grado magnético
* Condición de unión o ensamblaje
* Recubrimiento
* Magnetización
* Método de inspección de fuerza de tracción
Para pedidos repetidos, normalmente conservamos un registro de las especificaciones confirmadas y las condiciones de prueba.
Esto ayuda a que los lotes de producción posteriores mantengan la coherencia con la muestra aprobada y las entregas anteriores.
¿Qué información deben proporcionar los compradores?
Si su proyecto tiene un requisito claro de fuerza de sujeción, es mejor no enviar solo:
“Necesito un imán de olla D32 fuerte.”
Una solicitud más útil sería:
D32 × H8mm
Agujero avellanado M6
Fuerza de tracción objetivo: 25 kg
Instalado sobre placa de acero de 5 mm
Tracción vertical
Cantidad: 20.000 unidades
Con esta información, el fabricante puede evaluar adecuadamente:
* Si la estructura actual es adecuada
* Si se necesita un imán de mayor grado
* Si el imán debería ser más grueso
* Si se debe cambiar el diseño de la copa de acero
* Si la fuerza objetivo es realista para la producción en masa.
Conclusión
Los imanes de olla pueden parecer sencillos, pero en la práctica son pequeños sistemas de circuitos magnéticos.
El diámetro exterior, el grosor del imán, el tipo de imán, el diseño de la copa de acero, el tamaño del orificio, la superficie de contacto y las condiciones de la prueba influyen en el resultado final.
Para las compras al por mayor, la pregunta más importante no es simplemente quién puede proporcionar la mayor cantidad en “kg”.
La cuestión más importante es si ese rendimiento puede reproducirse en las condiciones de trabajo reales y mantenerse de forma constante en la producción en masa.
Por eso, los proyectos de imanes personalizados para ollas deben partir de las condiciones reales de instalación, en lugar de seleccionar un modelo únicamente de una tabla de tamaños.
